钢结构识图技巧与实例 新手钢结构图纸识图

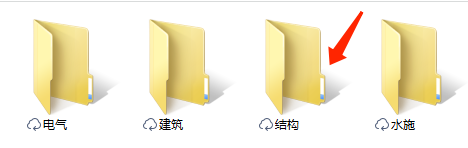

  温州诚能钢结构手把手教新手钢结构图纸识图，钢结构图纸文件包一般分为种个文件夹，有电气、建筑、结构、水施，如果您是钢结构施工单位，那么就要学习识得建筑跟结构，下面我们就来打开一份图纸进行详细说明。

一、首先我们打开图纸文件夹，然后打开结构，接下来我们开始进行识图，第一步查看图纸目录，看一下图号，然后我们每一张进行详细解说。

二、第二步识别钢结构设计说明，钢结构设计说明里面有几个重要事项一定要细读，一些新手做预算往往漏掉一些材料和做法要求，比如说设计规范.规程执行的标准、工程建筑抗震设防类别为几类、结构长宽高、屋面材料、墙面材料等，一些做法要求有些设计院偷懒只是用一个参照GKH000做法，这时你就需要查一下这个参照做法进行计算材料。

三、第三步查看基础详图，基础详图一般是基建单位的活，这里就不解释了，一般基础详图里面有会地脚螺栓做法。GZ1柱脚大样图，

GZ1柱脚大样图

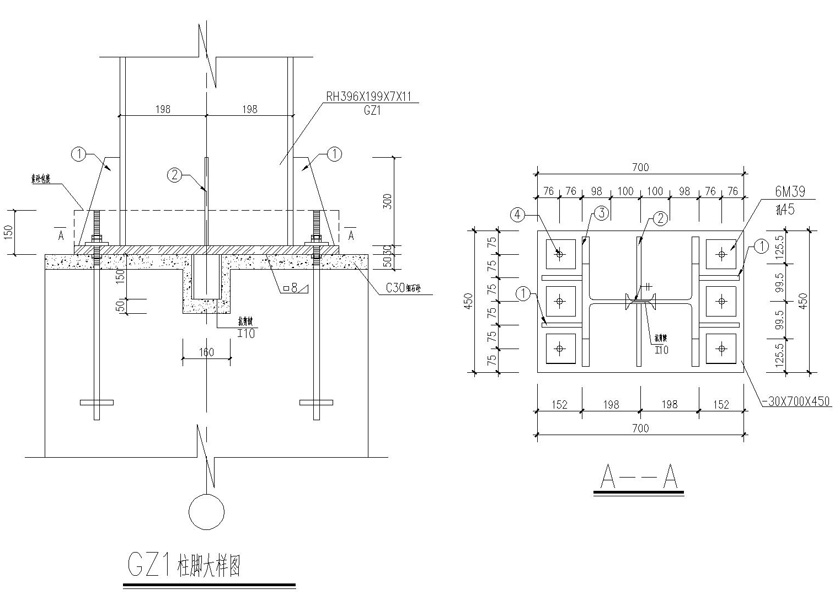

如图所示：

1、GZ1柱脚大样图标注的RH396X199X7X11GZ1，表示钢立柱；

2、6M39孔45，表示一块预埋钢板上有6个孔，孔的大小45，配6支地脚螺栓，大小别分为M39圆钢，圆钢长度看节点；

3、①②③，表示是加筋板，计算重量找到它的节点图，④表示为30mm厚钢垫片；

4、C30细石砼，表示是二次浇灌。与钢构无关；

5、抗剪键工10，表示10#工字钢，图纸上标注的高度是150，代表15公分；

6、-30X700X450，表示预埋钢板，-30为厚度，700为长为立柱腹板面，450为立柱翼缘面；

H型钢 腹板翼缘识别方法

例如：图中RH300X200X6X8，按工字型肉眼看，高300，宽200，6为腹板厚，8为上下翼缘板厚。

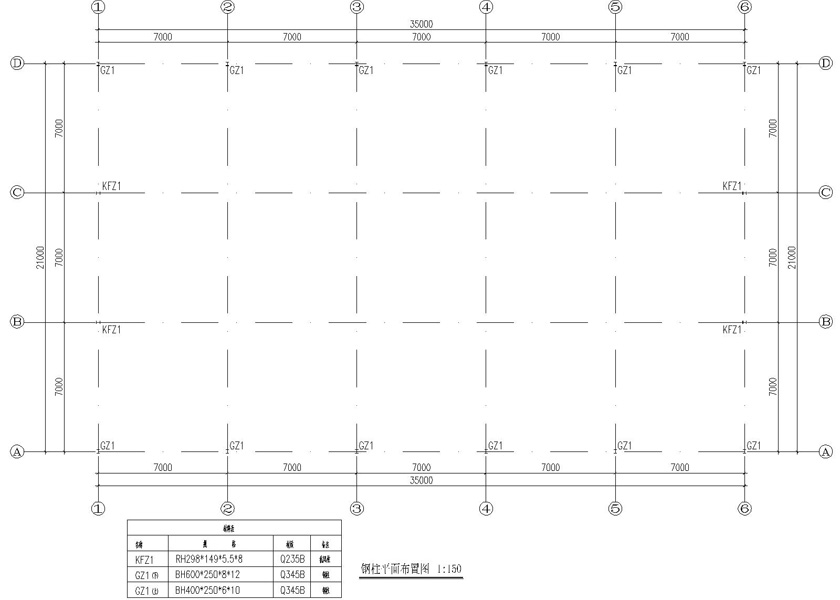

钢柱平图布置图

四、识别钢柱平图布置图，GZ1表示钢柱，KFZ1表示山墙面的抗风柱，此时我们只需计算它的数量，重量到时以钢架剖面图来计算。H型钢重量计算的软件有许多中，其他上面截图中的截面特性就可以计算出H型钢重量。

待更新------
